カップ&コーン式ハブのグリスアップ方法! 定期メンテナンスで回転をスムーズに

スポーツ車のハブはシールドベアリング式が増えてきたが、カップ&コーン式のハブも低価格帯のモデルで採用されていることが多い。一般車などは、ほとんどがカップ&コーン式だ。ここでは基本的な「ハブのグリスアップ」の方法を紹介しよう。

ハブのグリスアップ

長期間メンテナンスをしていないハブはグリスが乾いており、中でベアリングがゴロゴロしている。やがて玉押しのベアリングレースが傷む。
ハブを分解したら、ベアリングレースに傷みないかチェックする。虫食いなどの症状があるとガタの原因になり、玉押しを交換しないかぎり直らない。スペアパーツの入手も難しいハブが多いゆえ、グリスアップは定期的に。

フロントハブ

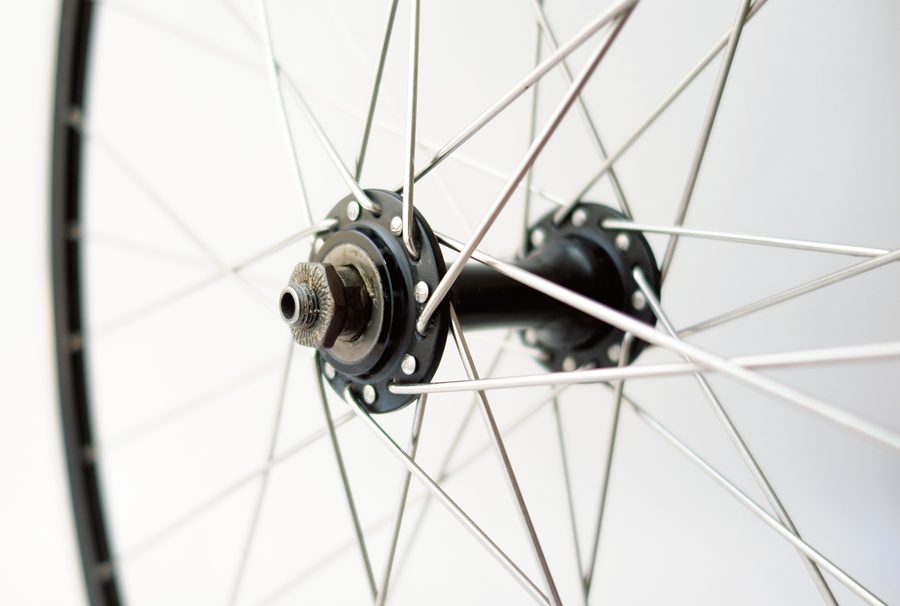

従来からあるカップ&コーン式のフロントハブをグリスアップ。

フロントハブをスムーズにしよう

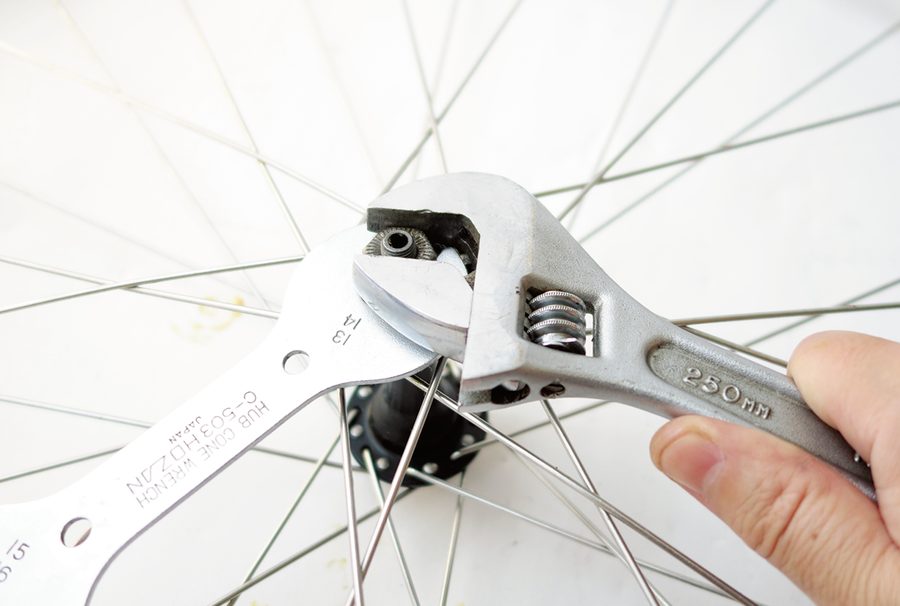

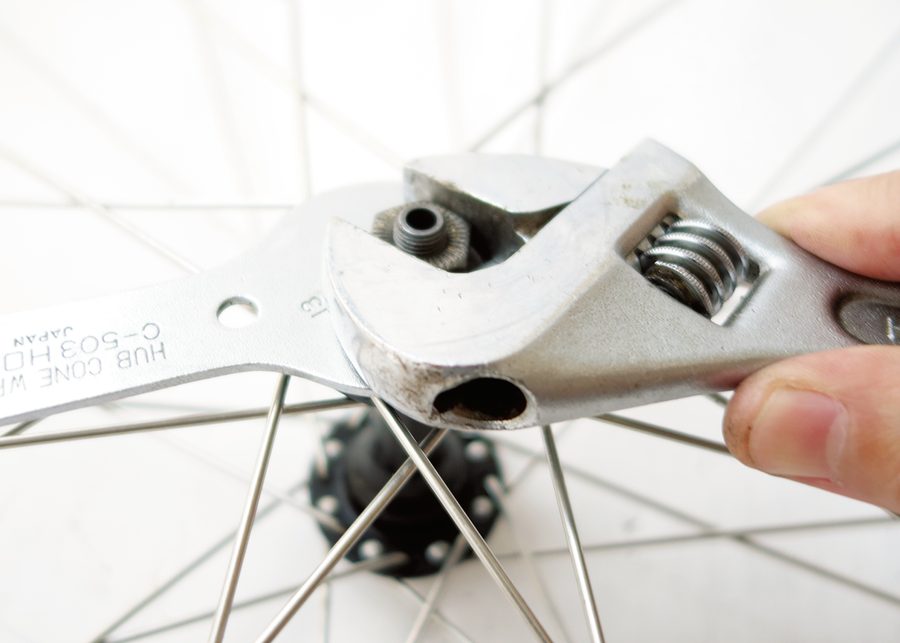

まずは薄いハブコーンレンチで玉押しを押さえながら、ハブの外側のナットを緩める

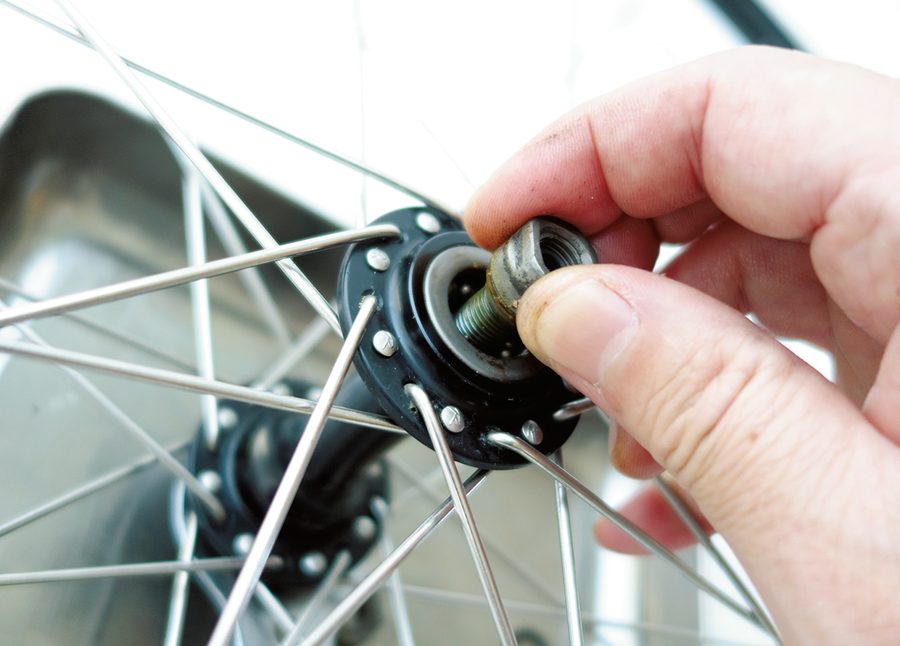

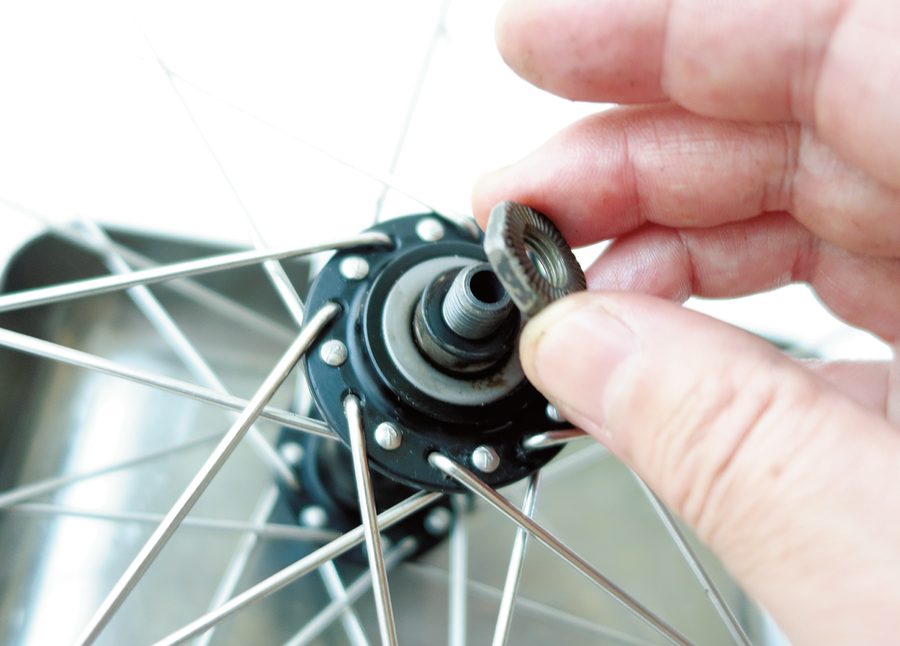

ナットを外すと、ワッシャーの下に玉押しが現れる。玉押しは手で緩められる
片側の玉押しを外す。次にハブシャフトが外せるようになったので引き抜く

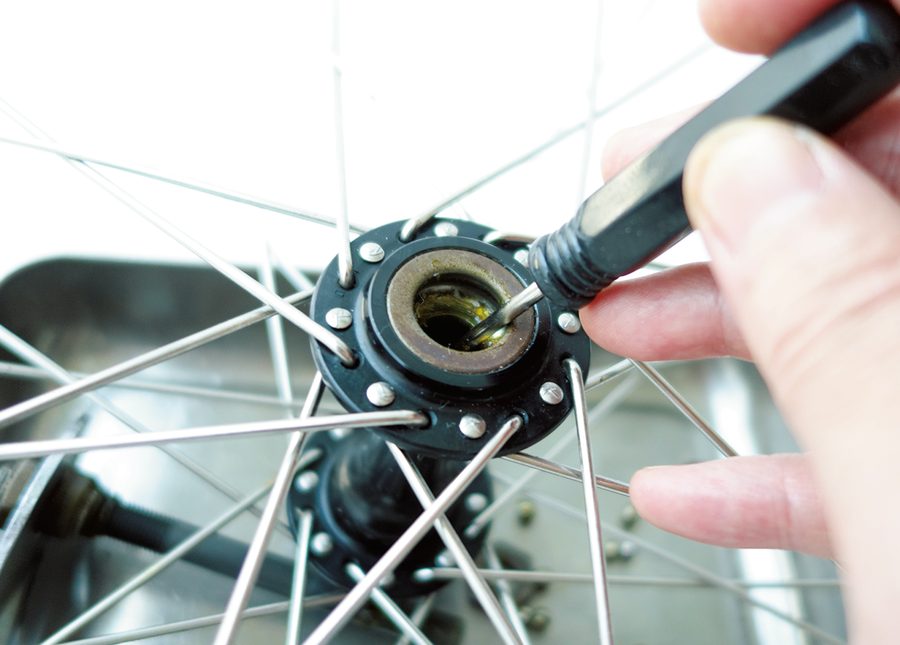

ハブシャフトを引き抜いた後に残ったベアリングを、細いドライバーなどで落として取る

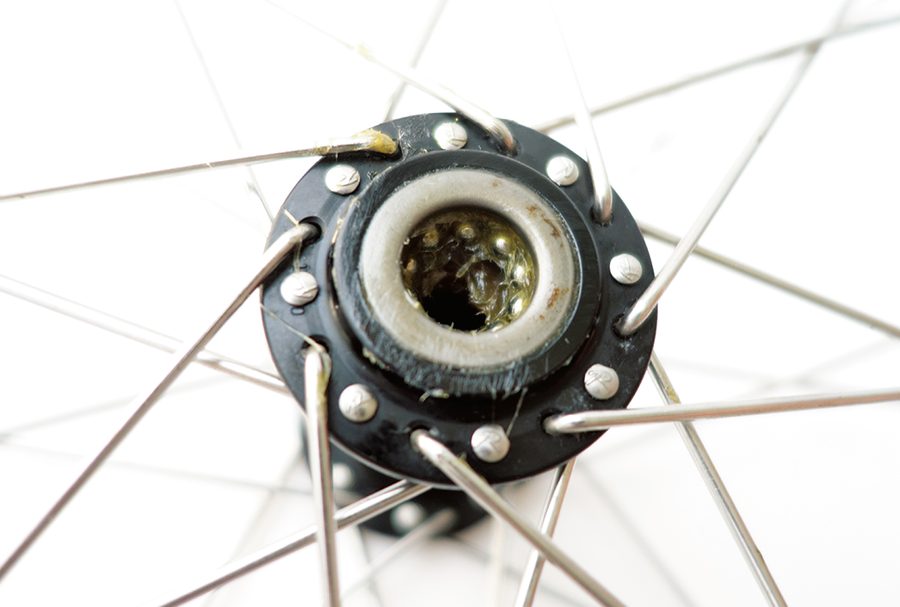

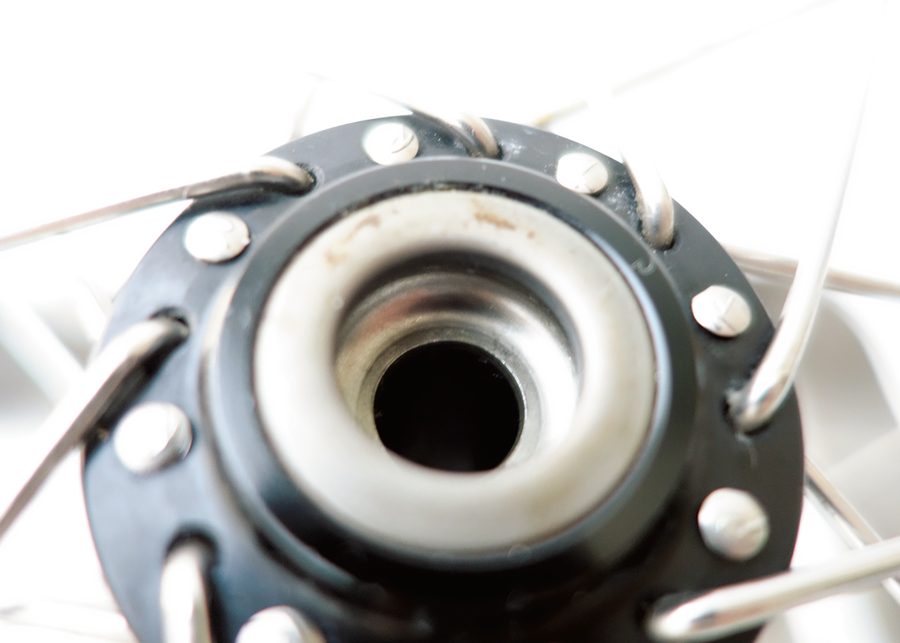

ベアリングレース面をクリーニング。古くなったグリスなどを落として面をチェック

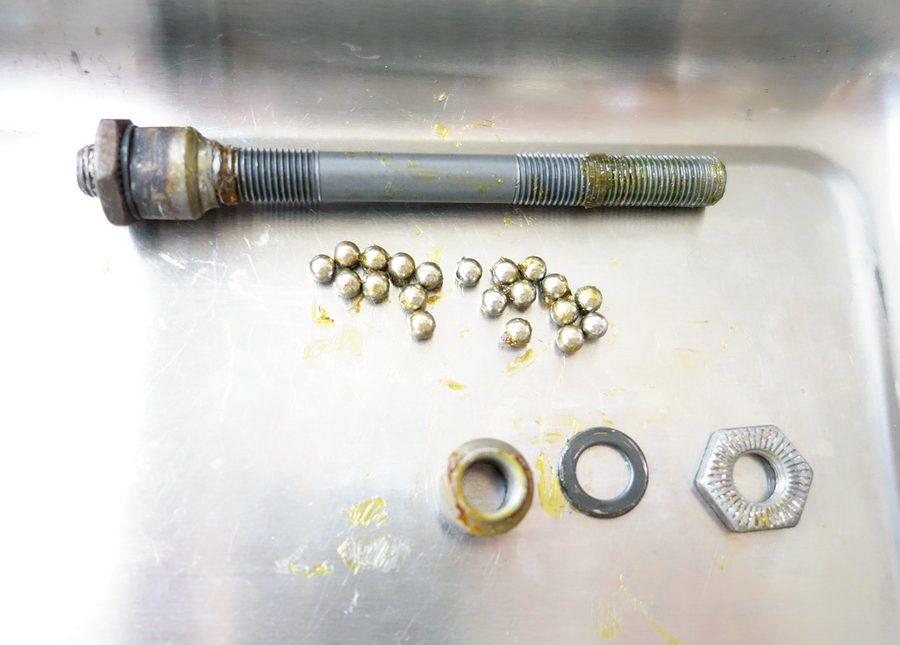

ハブ内部の構成部品。シャフトの反対側のナットはそのままでクリーニング

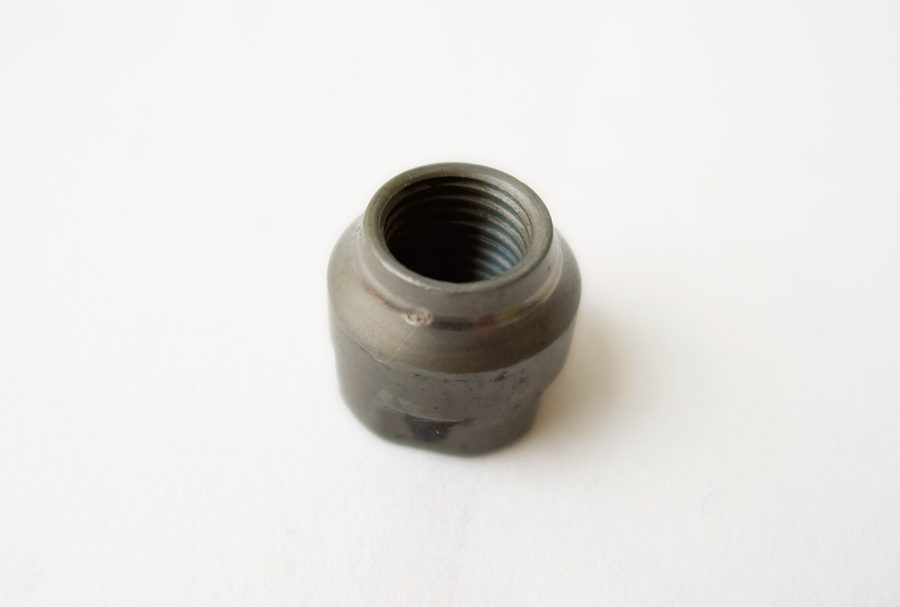

玉押しのベアリングレースを点検。写真は虫食いがあるケース。ゴリゴリするので交換
グリスをたっぷり入れ、その中にベアリングを並べて入れ、さらにグリスを重ねる

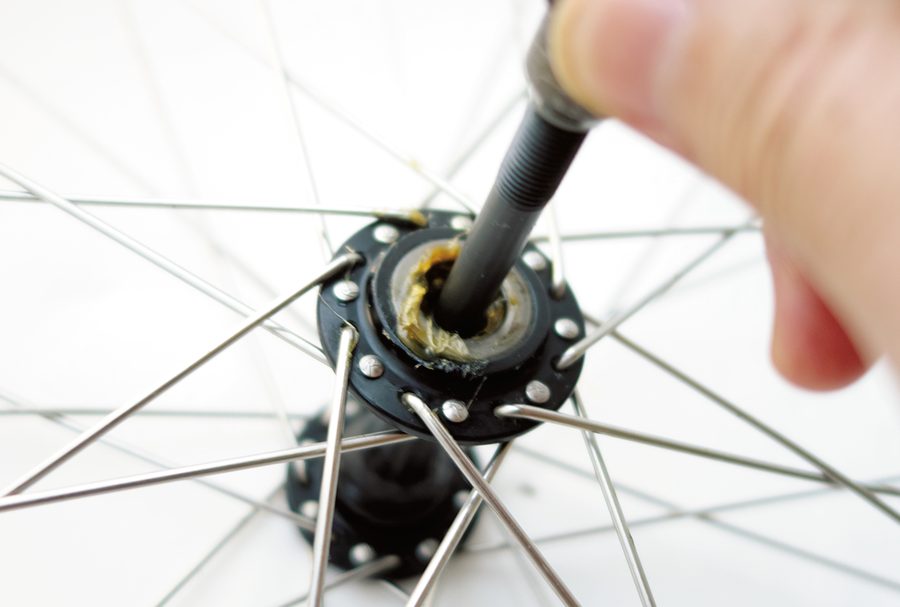

ハブシャフトをハブ本体に入れる。入ったら玉押しをハブの反対側から入れる

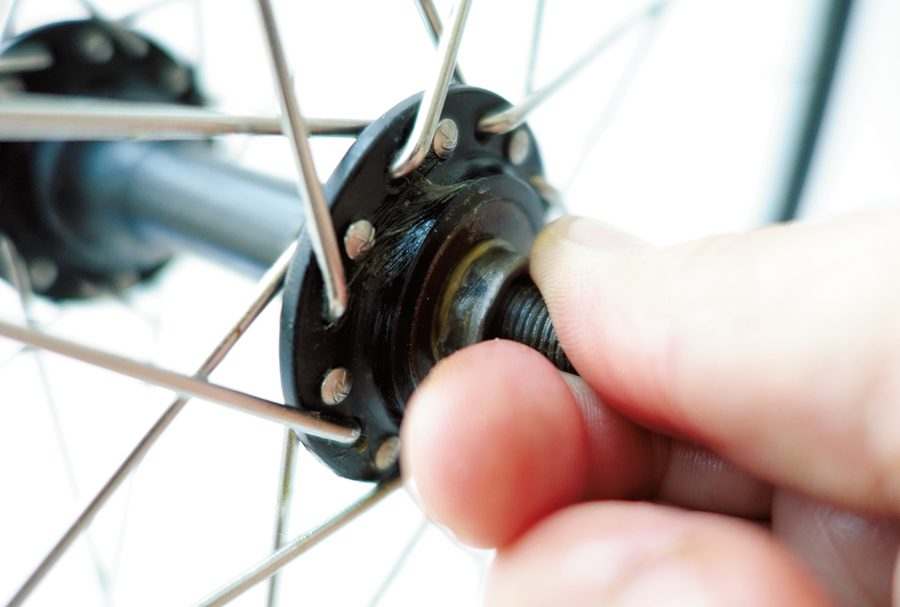

ここでハブの玉当たりを見る。手で回して硬すぎず緩すぎない当たりで玉押しを置く

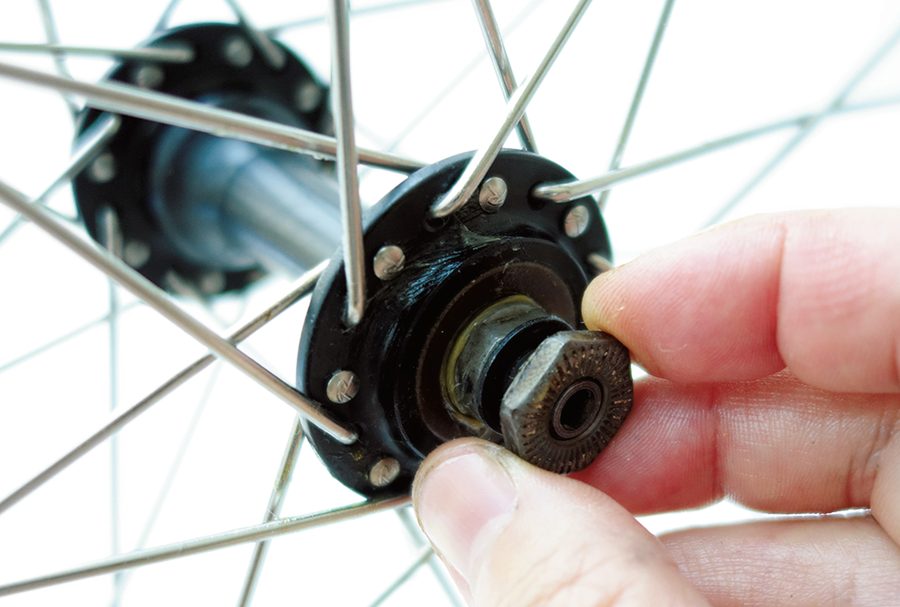

この位置の玉押しを保持したままワッシャーを入れ、次にナットを入れる

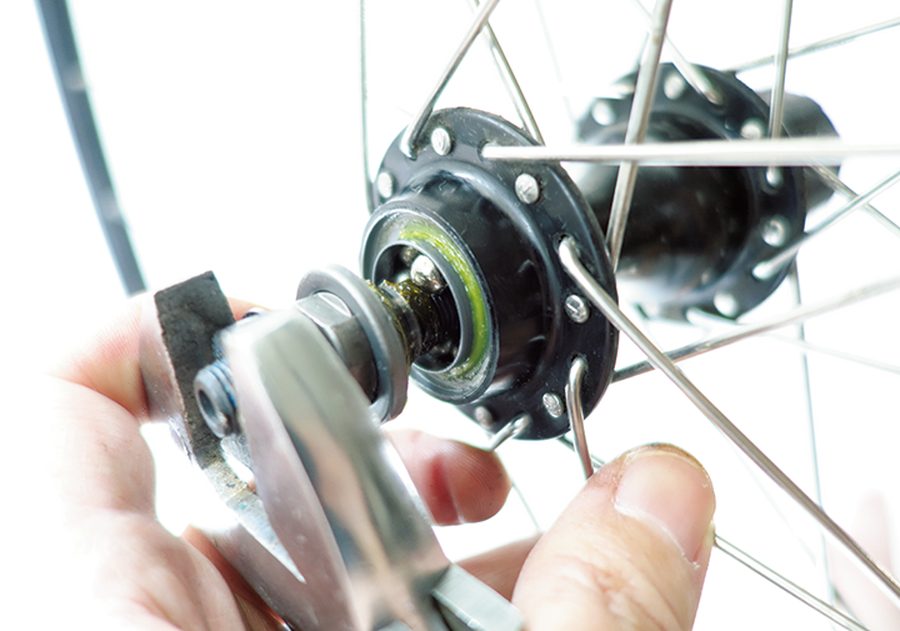

ハブコーンレンチで玉押しを押さえながら、ナットをしっかり固定する。ハブコーンレンチで玉押しを押さえながら、ナットをしっかり固定する

リアハブ

フロントハブの作業とほとんど変わらないが、ちょっと違うところを解説。

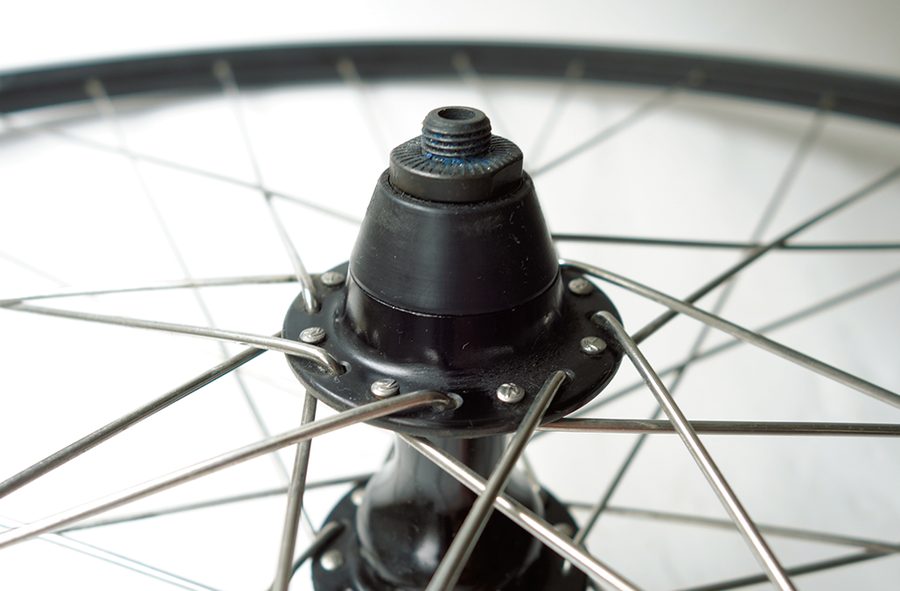

ハブのモデルにより構造はさまざまだが、これは左側にカバーが付いている、わりとよくあるタイプのフリーハブだ

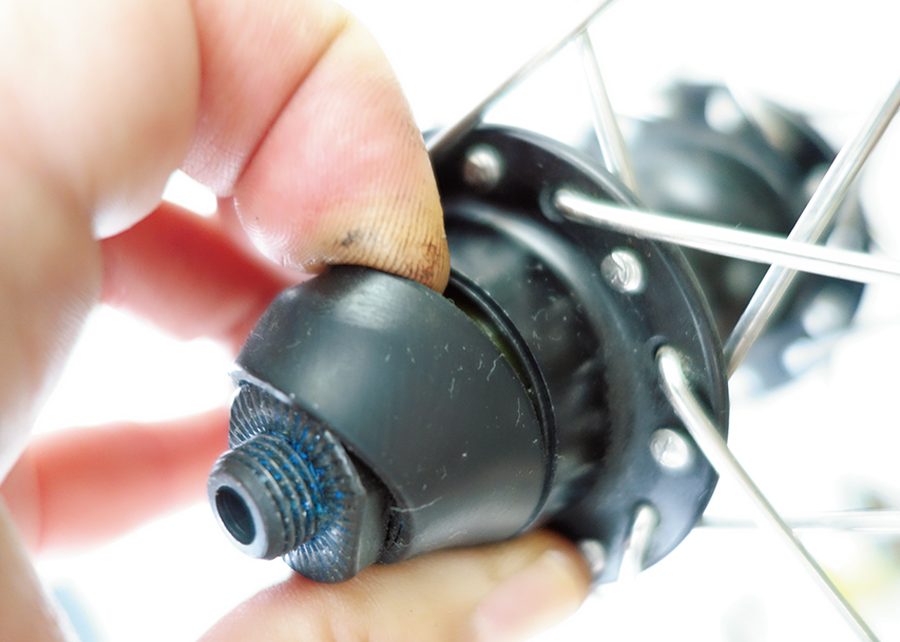

外せるのかどうか心配に思うが、ゴムの簡易なカバーだから、ぎゅっと握れば手で外せる

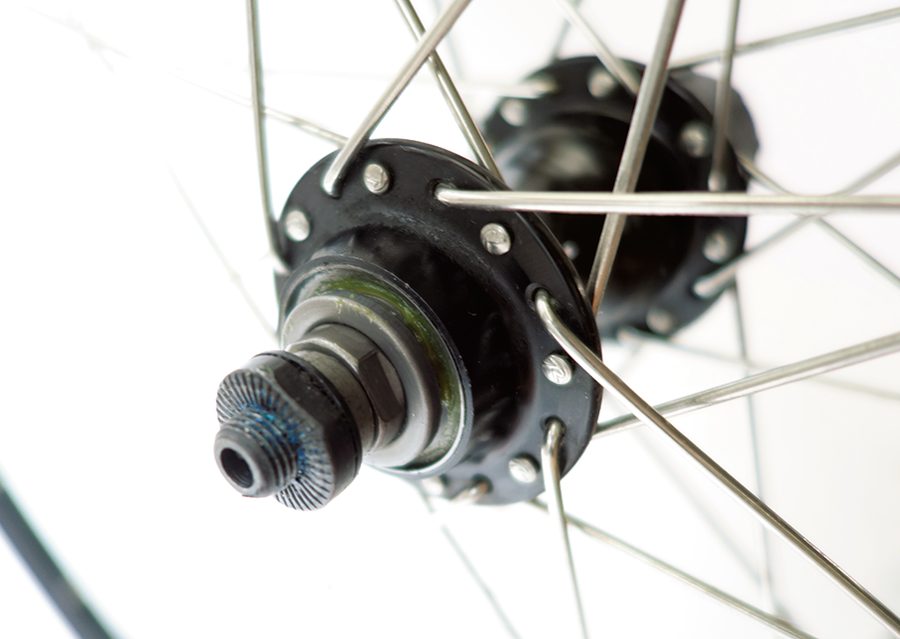

外すとフロントハブと同じように、玉押しとナットからなるハブの側面が現れる
反対側のナットを押さえたうえで、ナットを回す外し方もある。回すとどちらかのナットが緩む
シャフトを外すとベアリングが現れた。フロントよりも径の大きなベアリングが使われている
このように10mmなどのレンチを入れて回すと、フリーボディが外せるハブもある

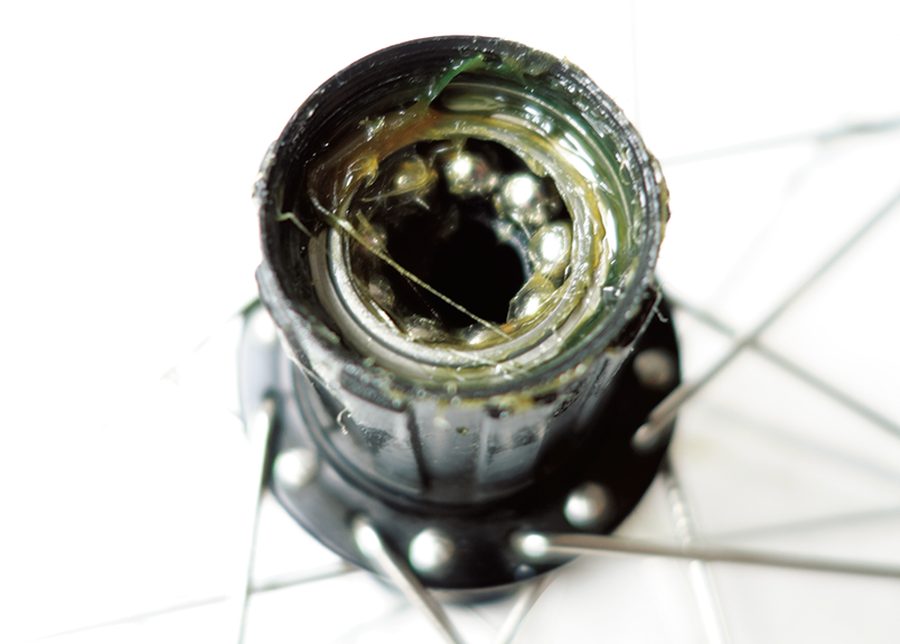

フリー側のベアリングは、フリーの内側にこんな感じで入っている。洗浄してグリスアップ

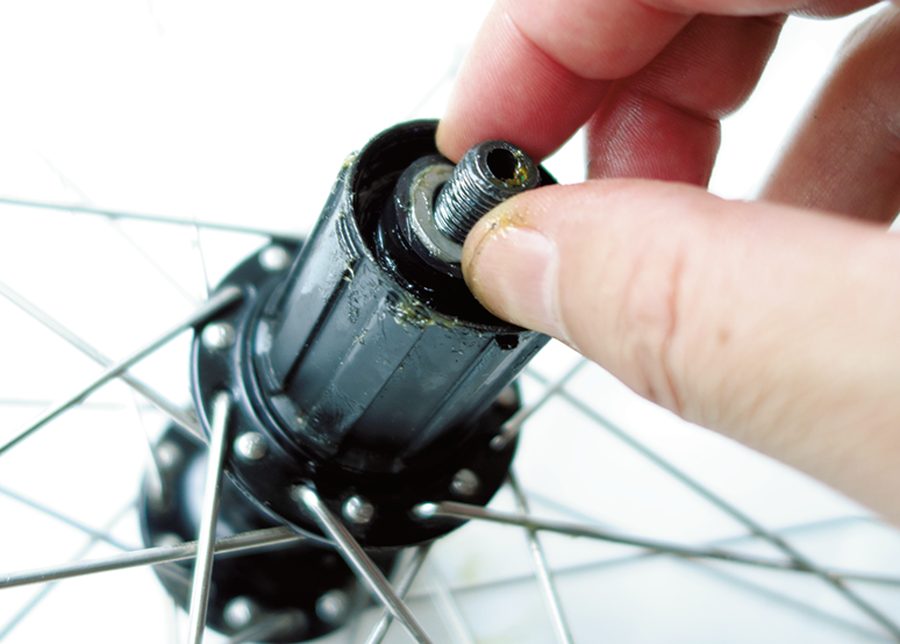

ハブシャフトを入れて玉当たりを調整。ナットを締める手順は、フロントハブと同じだ

※この記事はBiCYCLE CLUB別冊「自転車サビとり再生術」からの転載であり、記載の内容は誌面掲載時のままとなっております。
