ボロボロになった小径車をレストア！　ダホンをバラして組み上げる

専用パーツを壊さないよう、ダホンをバラす

まずはバラす。パーツをそれぞれ外しながら、状態をチェックする。小径車の場合、特殊な専用パーツが使われていることもあるので、壊さないように注意して外す。
このダホンは小径車だが、フロントにサスペンションがある以外は、比較的標準的なパーツ構成だ。ただしヘッドはアヘッドなのに、高さを調整できる特殊なステムが組み込まれていた。
サスペンション構造はバイクによりけりで、分解すると特殊な構造ゆえ後戻りできない可能性もある。そのため今回は、クリーニングをしてリンク部分に注油するのみにとどめた。

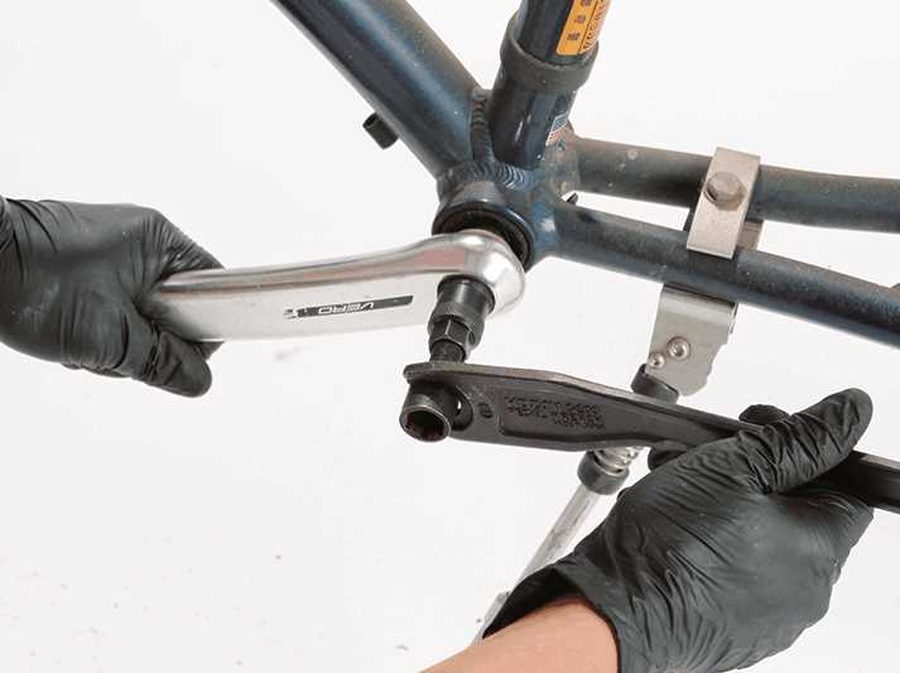

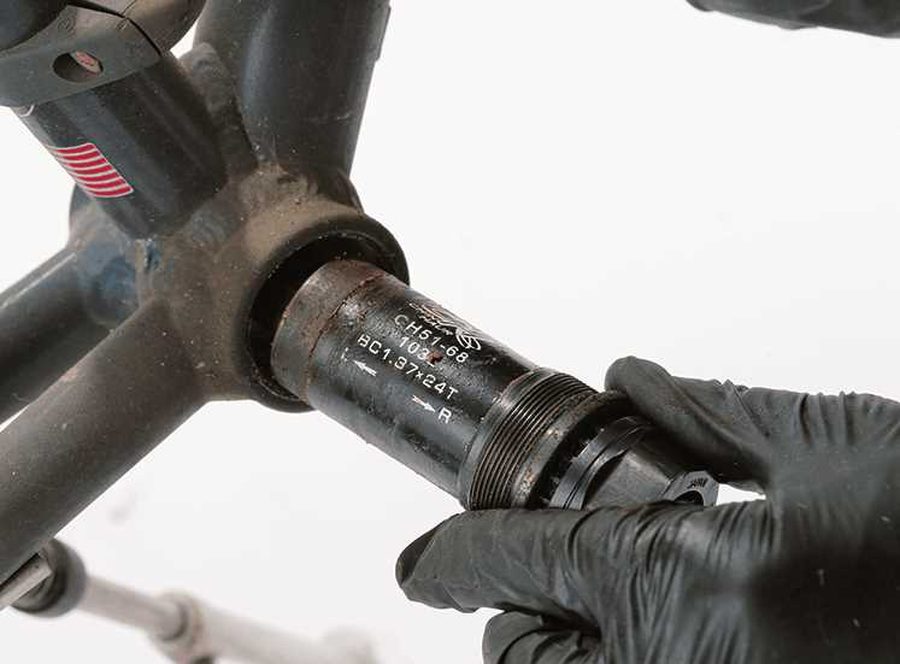

クランクを抜いてBBを取り出す

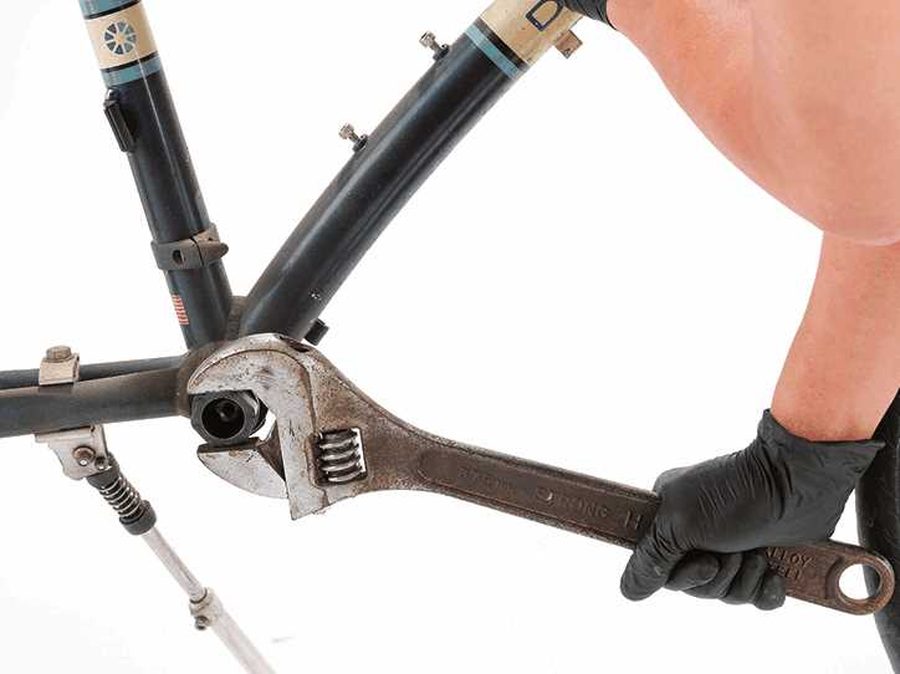

専用工具でクランクを外し、カートリッジ式のBBを取り出す。雨水と油汚れの固まりとなっていたが、回転はスムーズだったので再利用することに。

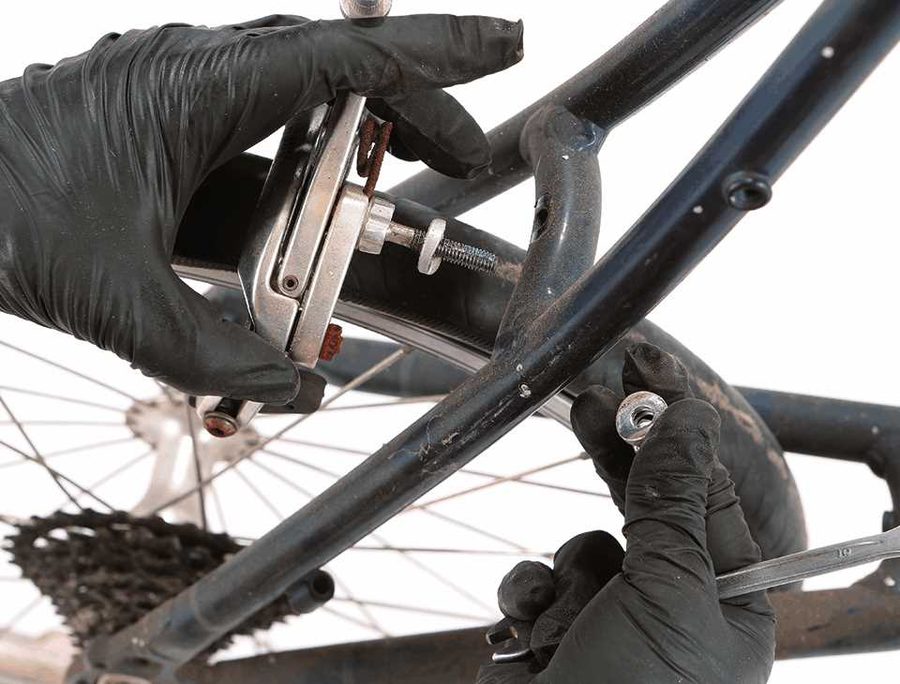

ブレーキを外す

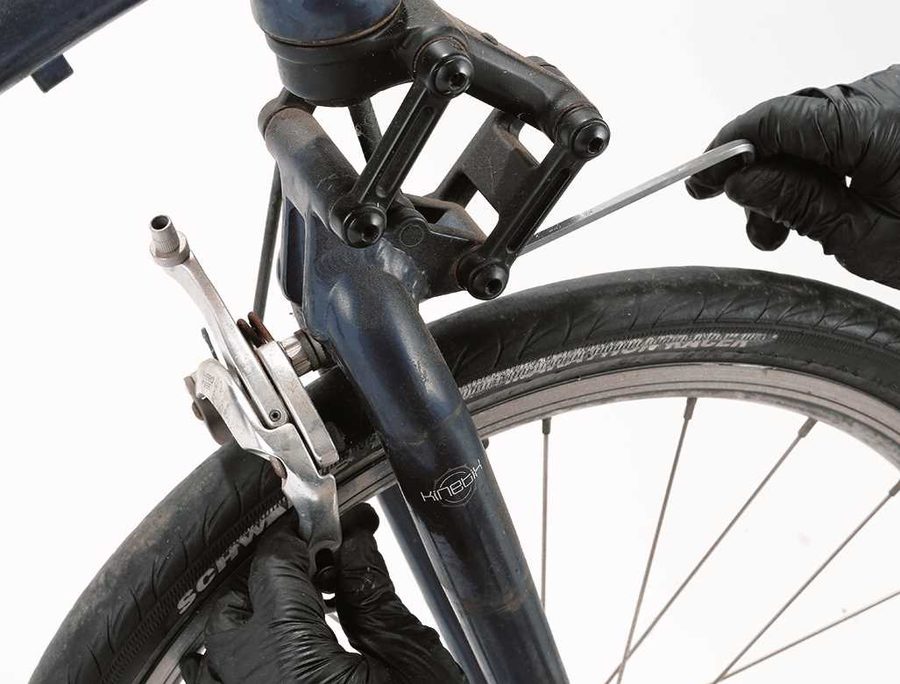

ブレーキはキャリパータイプ。フロントフォークが特殊な構造なので、フロントにリア用、リアにフロント用が使われていた。1台分のブレーキセットをうまく使いたいメーカーの工夫だろうか。

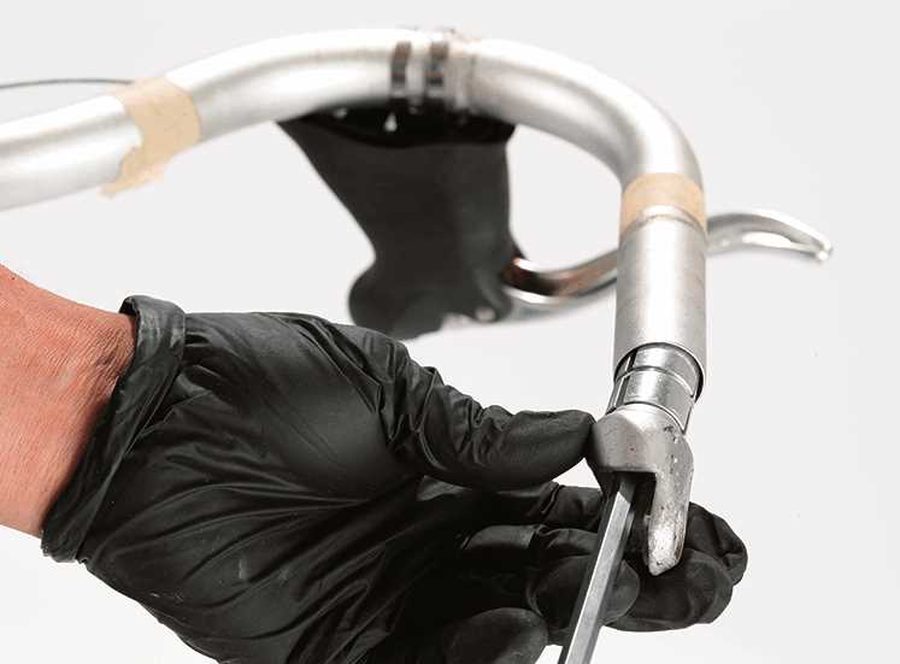

シフターをハンドルから外す

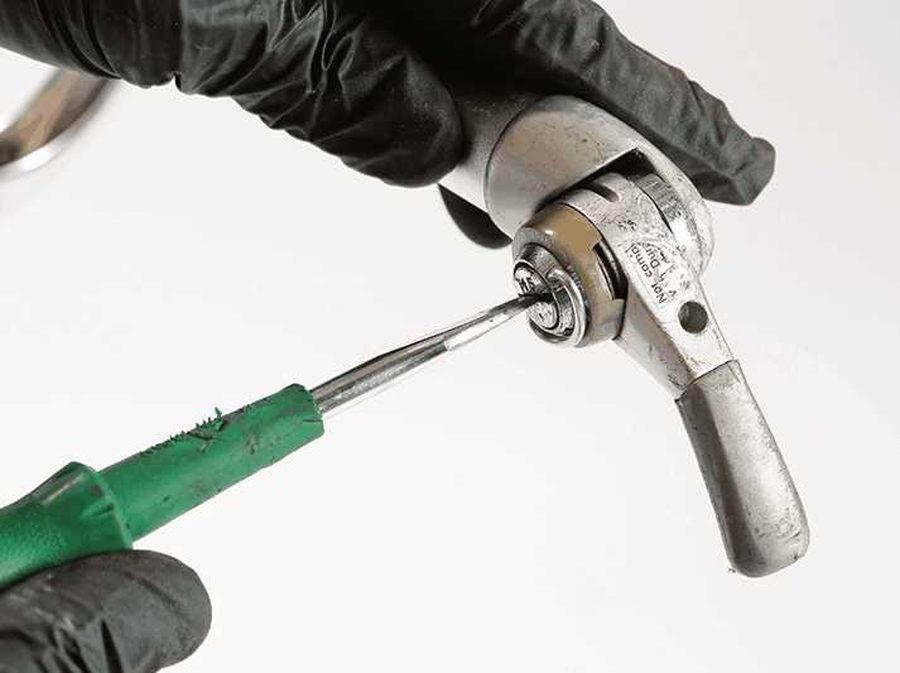

バーコンという、バーエンドで操作するシフターだ。マイナスドライバーでレバー本体を外し、台座部分は6㎜のレンチで外す。ここは逆ネジになっている。

前後メカを外す

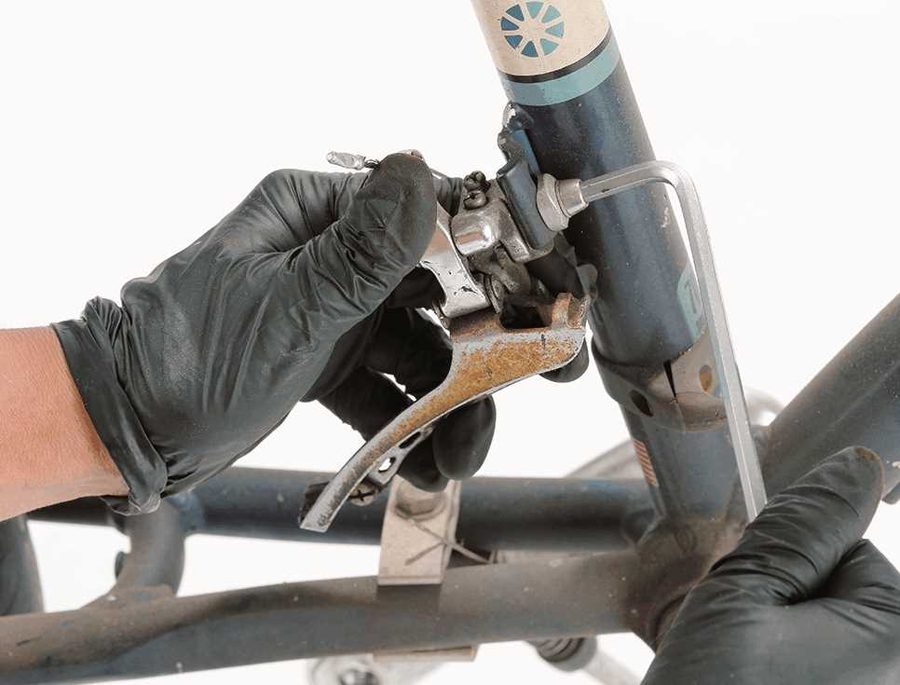

フロントは直付けタイプのメカ。リアメカは8速時代のシマノ・ティアグラが使われていた。ガイドプーリーはガタガタで故障しているが、本体はクリーニング＆注油をすれば使えそうだ。

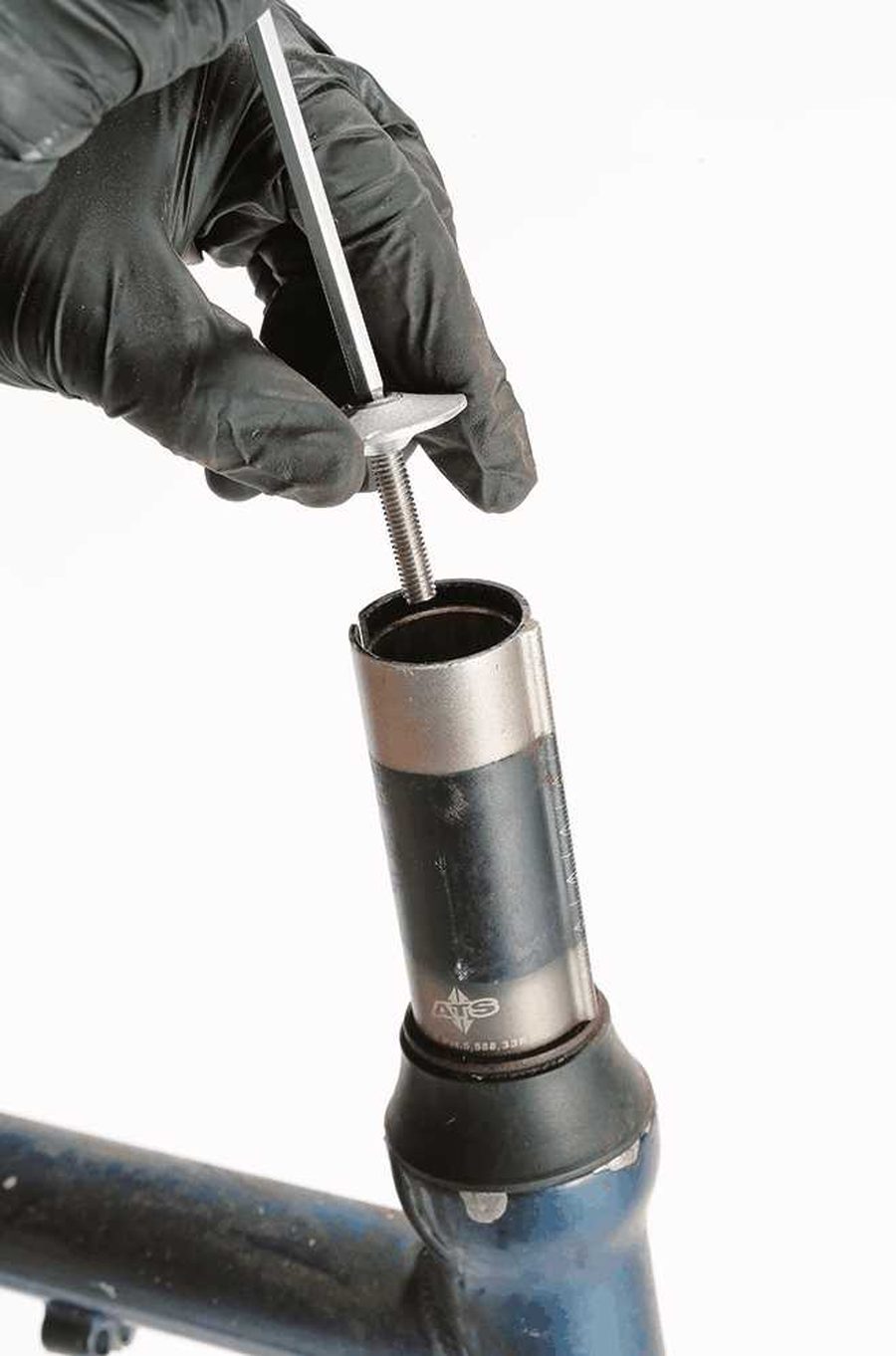

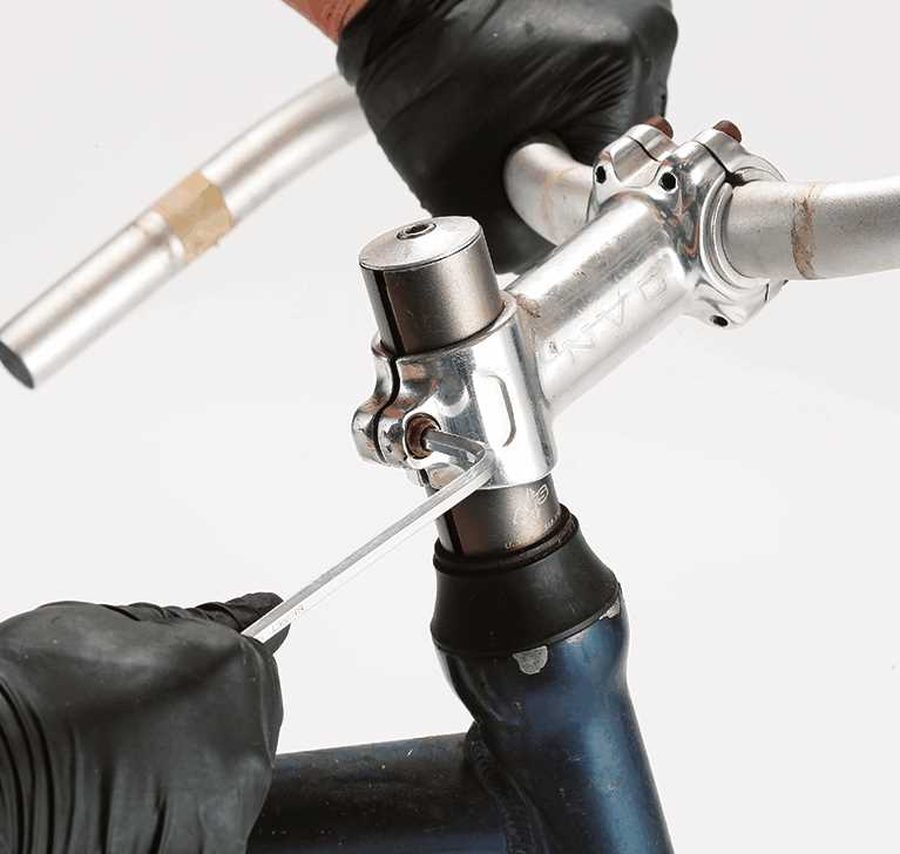

ステム＆ヘッド部を外す

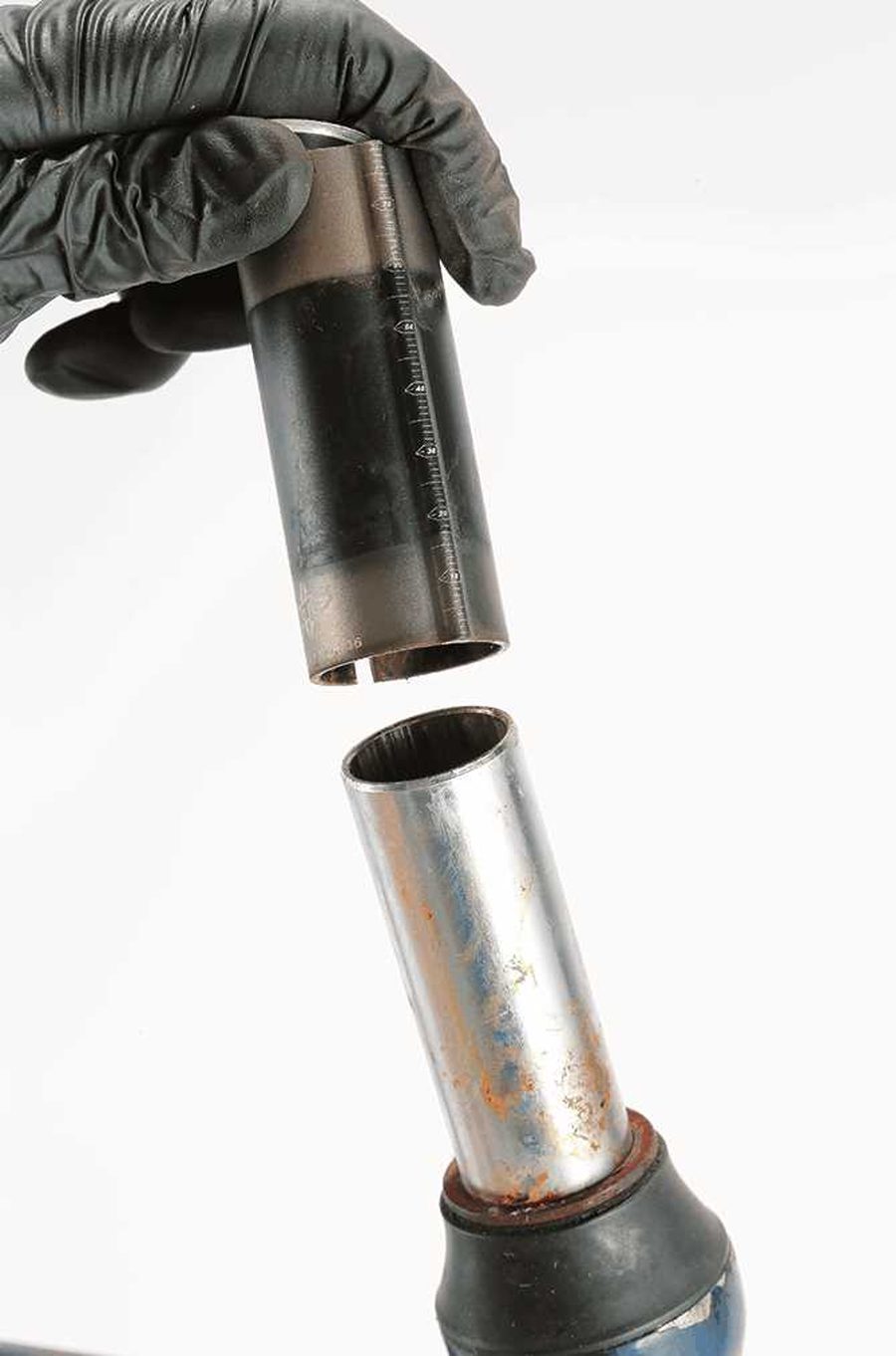

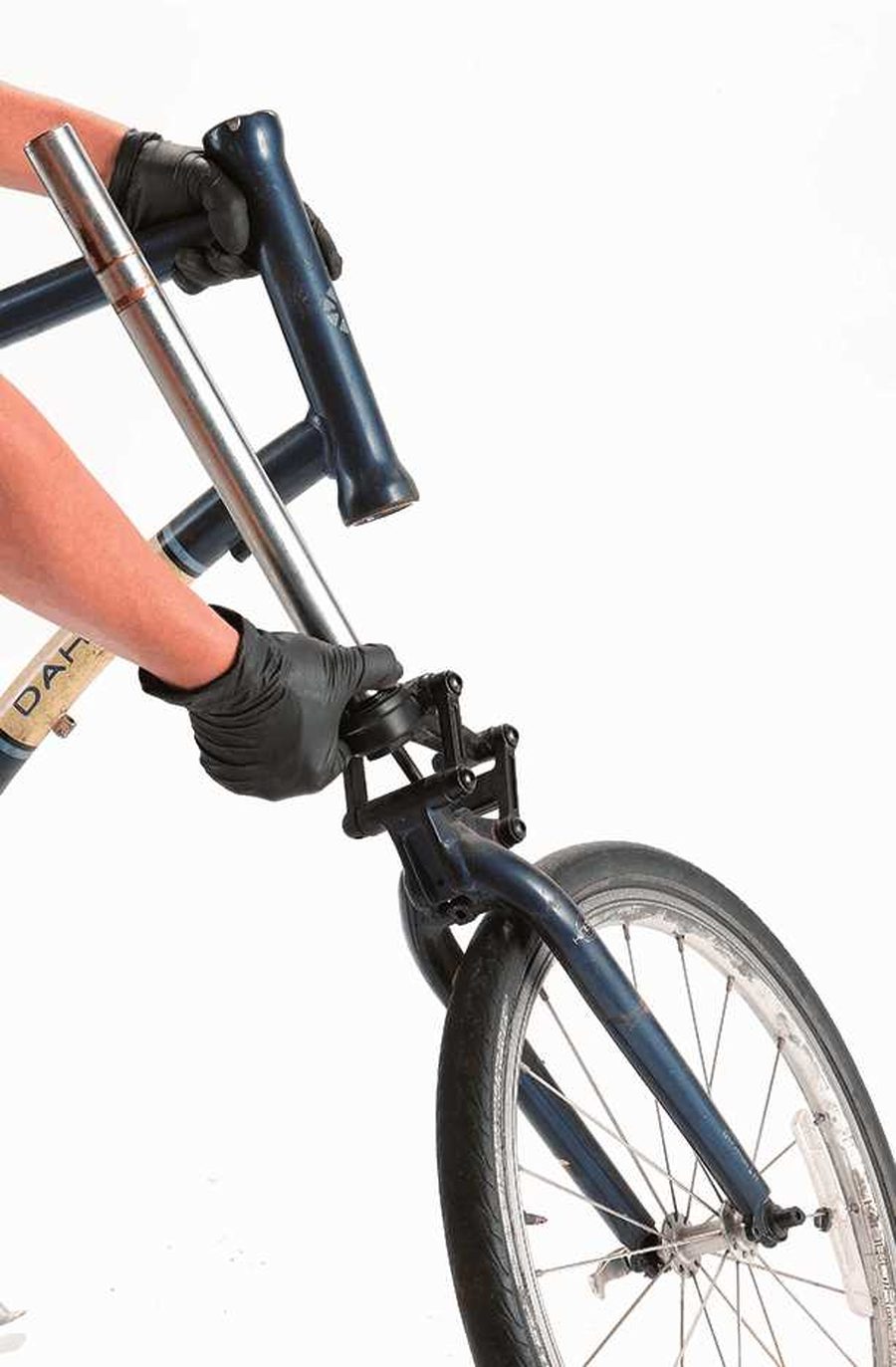

スペーサーの入れ替えで高さを調整するアヘッドステムだが、これはシムを介して装着するタイプで、シム上をステムが上下することで高さ調節できる。ちょっと変わった構造。

スプロケットを外す

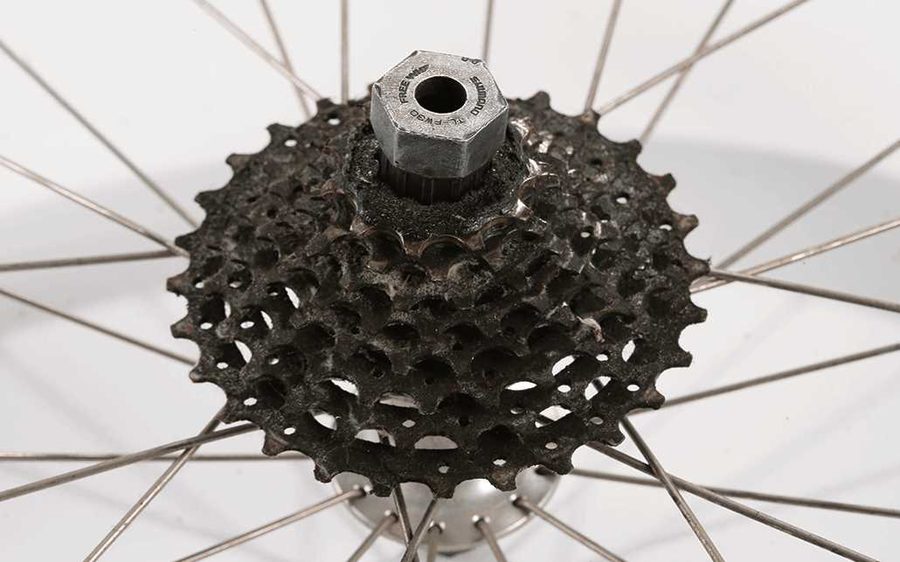

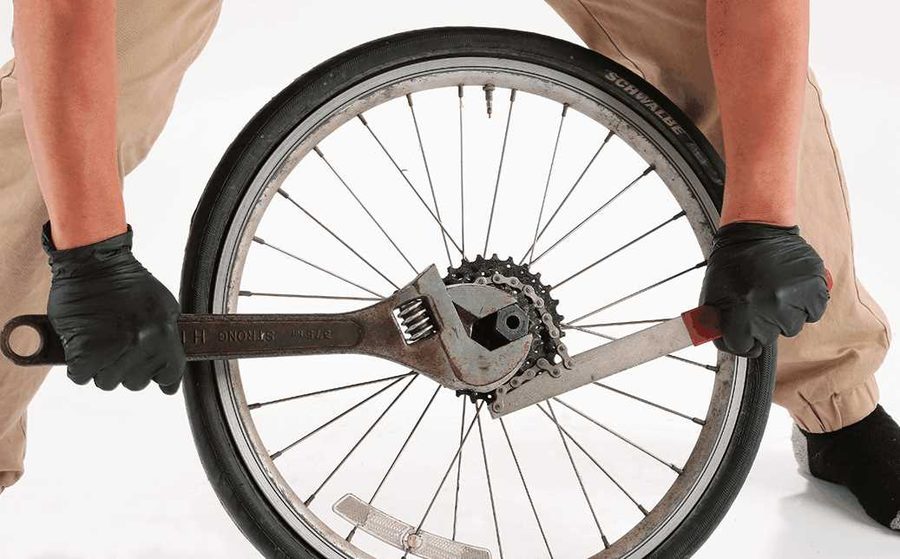

真っ黒な油汚れの固まりのようなスプロケット。タイヤをつけたまま作業したほうが、リムを傷めずにすむ。外してドブ浸けでクリーニング。

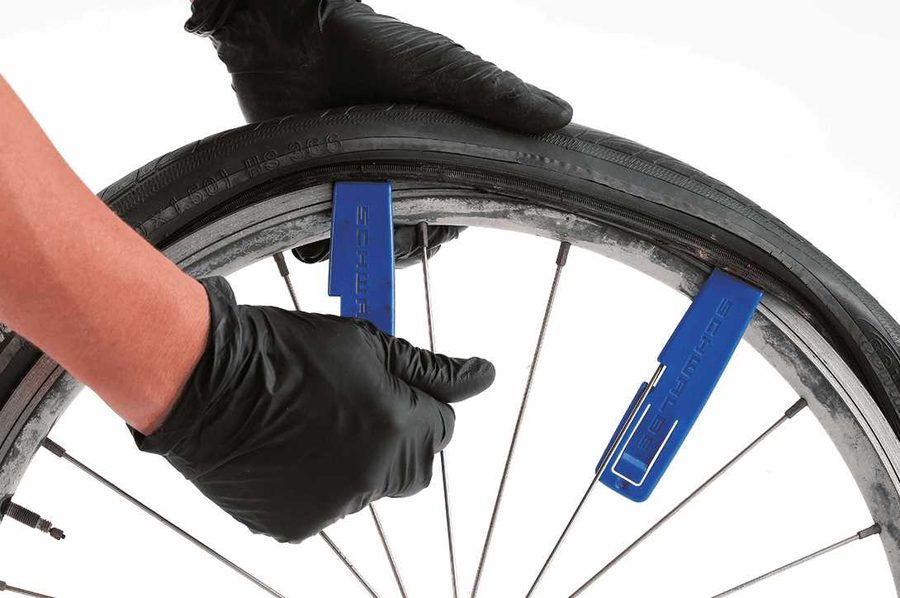

タイヤを外す

最後にタイヤを外す。使い切ってケーシングまで出ていたタイヤ。ある意味なかなかの耐久力といえる。もちろん新品に交換だ。次も同じシュワルベのタイヤを使うことにする。

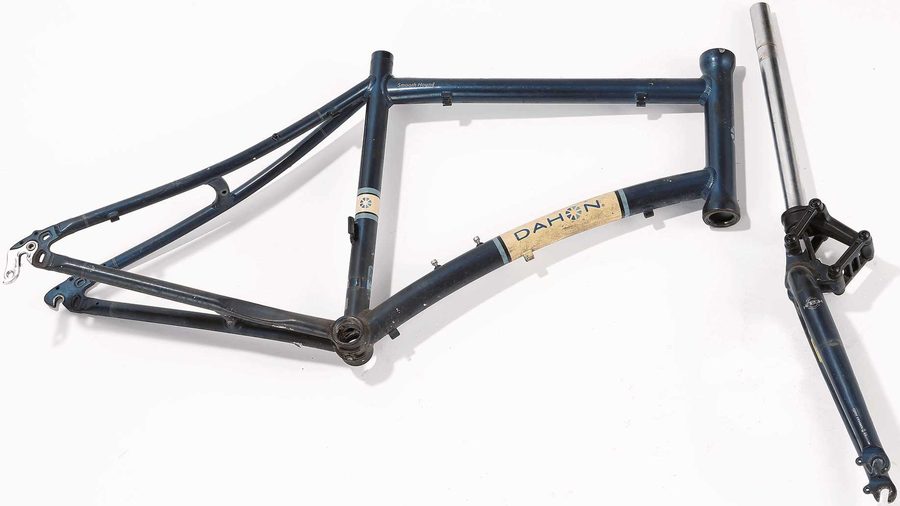

フレームはクリーニング＆磨き

フォークとフレームのみになった。ここからすべてのパーツをクリーニング＆注油する。
